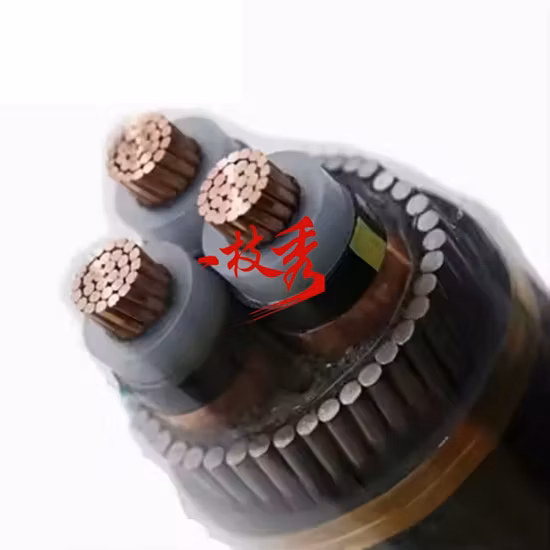

36kV MV 동테이프 차폐 PVC 전력케이블

36kV MV 동테이프 차폐 PVC 전력케이블

개요 MV 구리 테이프 실드 PVC 전원 케이블 제품 설명 용도: 미디어 전압 XLPE 절연 전원 케이블은 송전 및 배전에서 전력의 전송 및 배분에 사용됩니다.
기본정보
모델 번호.구리 케이블
와이어 코어 소재벌거벗은 구리선
인증ISO, CCC, CE, RoHS, VDE, SABS
모델YJV
마르케전원 케이블
기준ASTM, IEC, DIN, 학사...
운송 패키지목재 드럼 또는 목재 강철 드럼 수출
사양PVC 전원 케이블
등록 상표일본
기원중국
HS 코드8544601200
생산 능력5000km/월
상품 설명
구리 테이프 차폐 처리된 MV PVC 전원 케이블
상품 설명

애플리케이션:

XLPE 매개전압 절연 전원 케이블은 35kV 이하의 송배전 시스템에서 전력을 송배전하는 데 사용됩니다. 이는 일반적으로 에너지, 건설, 광업, 야금, 석유화학 산업 및 통신 분야에서 기름으로 채워진 종이 절연 전원 케이블을 완전히 대체하는 데 사용됩니다.

형질:

1. 장기간 작동을 위한 도체의 최대 허용 작동 온도는 90도입니다.
2. 단락된 경우(최대 지속시간은 5초 이내) 도체의 최고 온도는 250도 이하입니다.
3. 케이블은 수평 낙하 제한 없이 배치됩니다. 놓을 때 주변 온도는 0°C 미만이 되어서는 안 됩니다. 그렇지 않으면 예열해야 합니다.
4. 우수한 전기적 성능, 화학적 부식에 대한 내성.
5. 누워있을 때 당기는 힘을 잘 견딜 수 있습니다. 외부에서 당기는 힘을 견딜 수 있습니다. 연소 후에도 연기가 적고 할로겐이 없는 상태를 유지합니다. 케이블 굽기를 지연하십시오.

사양:
IEC60502, 고객이 요구하는 기타 표준에 따라 특수 전원 케이블을 설계 및 제조합니다.
제품 매개변수

1) Al 또는 Cu/XLPE/CTS/STA/PVC로 제작된 3.6/6(7.2) kV, 3.6/6.6(7.2) kV 3코어 외장 전원 케이블


No.X 도체의 공칭 단면적

도체의 공칭 직경

공칭 단열재 두께

구리 테이프 실드의 공칭 두께

내부 재킷의 공칭 두께

강철 스트립 보강재의 공칭 두께

PVC 재킷의 공칭 두께

대략적인 전체 직경

대략적인 무게

운전자에게

승객

Nr. Xmm2

mm

mm

mm

mm

mm

mm

mm

kg/m2

kg/m2

3×25

6,0

2.5

0,1

1.2

0,2

1.9

37.9

1,87

2.32

3×35

6.9

2.5

0,1

1.3

0,5

2,0

41,5

2.10

2,73

3 X50

8.2

2.5

0,1

1.3

0,5

2,0

44.3

2.37

3.22

3×70

9.7

2.5

0,1

1.4

0,5

2.1

47.9

2,77

4.00

3×95

11.3

2.5

0,1

1.4

0,5
